Классификация котлов

• водогрейные
• паровые:
• для производства перегретого пара
• для производства насыщенного пара.

• газотрубные:
• жаротрубные
• дымогарные
• водотрубные:

• с естественной циркуляцией
• с многократной принудительной циркуляцией
• прямоточные.

Так как поверхность теплообмена небольшая, производительность этих котлов также невелика. Для увеличения поверхности теплообмена перешли к дымогарным.

В таких котлах топливо сжигается в топке. Нагрев воды осуществляется за счет теплоты продуктов сгорания, поступающих в дымогарные трубы. По сравнению с жаротрубными поверхность у дымогарных больше, следовательно, паропроизводительность больше.

Недостаток газотрубных котлов заключается в небольших значениях коэффициента теплоотдачи от продуктов сгорания к внутренней поверхности труб (передача теплоты излучением незначительна, так как эффективная длина луча мала).

Водотрубные котлы с естественной циркуляцией:

Основным недостатком котлов с естественной циркуляцией является невозможность работы на пониженных нагрузках. Кратность циркуляции для таких котлов 5..20.

Водогрейный котел с многократной принудительной циркуляцией:

Достоинство таких котлов является возможность работы при любых нагрузках.

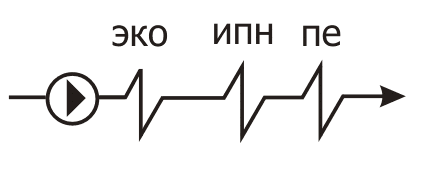

Прямоточные котлы (безбарабанные):

По типу применяемого топлива:

• Газовые котлы. Наиболее экономичные котлы на настоящее время. Имеют малый выброс вредных веществ в атмосферу и наиболее полное сгорание топлива.
• Дизельные котлы. Имеют существенный недостаток: дизельное топливо достаточно дорого в сравнении с газовым, и сравнимо по цене с электричеством на малых отапливаемых площадях. К тому же котлы на дизельном топливе более подвержены засорению теплообменника сажей, что мешает нормальной работе котла и приводит с снижению эффективности системы отопления в целом. Дизельные котлы имеет смысл устанавливать когда нет возможности провести газ и площадь отапливаемого помещения свыше 100м². Для отопления небольших домов и дач целесообразнее применять электрокотлы или электроконвекторы (если это позволяют электросети).
• Котлы на твердом топливе (опилках, угле, дровах)
• Электрические котлы

По типу горелки:

• Котлы с атмосферными горелками (только газовые) - горелка по типу обычной кухонной духовки.
• имеют ряд преимуществ перед котлами с наддувной горелкой: бесшумная работа котла, низкая цена котла, меньшие эксплуатационные расходы за счет высокой надежности и простоты конструкции.
• всегда работают на газе и имеют атмосферную горелку. Как правило это двухконтурные котлы, то есть предназначены как для отопления, так и для приготовления горячей воды в проточном режиме. Минимальная мощность газового настенного котла принята за 23-24 кВт это обусловлено необходимостью быстрого приготовления горячей воды (например для наполнения ванной или одновременной работы душа с мойкой на кухне).
• Котлы с наддувными горелками (газовые и дизельные) - горелка по типу реактивного двигателя с узкой струей пламени, подаваемого под давлением в теплообменник котла. Для газового и дизельного топлива сами по себе ничем друг от друга не отличаются. Отличие имеют только сами горелочные устройства. Эта особенность котлов используется в случаях когда газ еще планируется провести, а отопление в доме уже нужно. В этом случае покупается котел с дизельной горелкой, а при газификации дома дизельная горелка просто заменяется на газовую без изменения конструкции самой котельной и без замены котла. Комбинированные горелки (и на газовом и на дизельном топливе) не нашли широкого применения из-за нестабильной работы, сложности конструкции и настройки горелки. Наддувная (вентиляторная) горелка имеет преимущества перед атмосферной: она не критична к высоте трубы, устойчивее работает на низких давлениях газа, при мощности котла свыше 100 кВт дает существенную экономию топлива, более экологична чем атмосферная горелка за счет более полного сгорания.

По способу установки:

• Напольные котлы. Могут быть чугунными или стальными.
• Чугунные котлы. Имеют толстую стенку и мало подвержены коррозии, теплообменник составлен из нескольких секций (подобно чугунным радиаторам) данная конструкция имеет достоинства:
• фактически неограниченный срок службы котла,
• при выходе из строя одной из секций необходима замена только данной секции а не всего теплообменника,
• и ряд недостатков:
• секции теплообменника подобно гармошке раздвигаются и сдвигаются при колебаниях температуры, что разбалтывает места соединений между секциями и может привести к протеканию котла в местах соединения секций,
• чугун очень хрупкий материал и при больших перепадах температуры возможно образование трещин на поверхности теплообменника, при литье чугуна очень сложно соблюсти точно толщину стенки теплообменника, различная же толщина стенок приводит к неравному линейному расширению секций, возникновению напряжений внутри секции и может привести даже к разрушению теплообменника (хотя при производстве современных чугунных котлов применяются прогрессивные методы литья и в дорогих моделях этот недостаток сведен к минимуму).
• Стальные котлы. В отличие от чугунных более пластичны и не боятся температурных перепадов, они быстрее передают тепло к рабочей жидкости. У стальных котлов есть и свои слабые места - сварные швы (в дорогих моделях котлов применяются новые технологии сварки и качество шва достаточно высокого качества что им можно пренебречь) и подверженность коррозии.
• Настенные котлы. Всегда работают на газе. Как правило это двухконтурные котлы, то есть предназначены как для отопления, так и для приготовления горячей воды в проточном режиме. Минимальная мощность газового настенного котла принята за 23-24 кВт это обусловлено необходимостью быстрого приготовления горячей воды (например для наполнения ванной или одновременной работы душа с мойкой на кухне).
